當前位置： 河北某汽車零部件制造企業（轉向節）

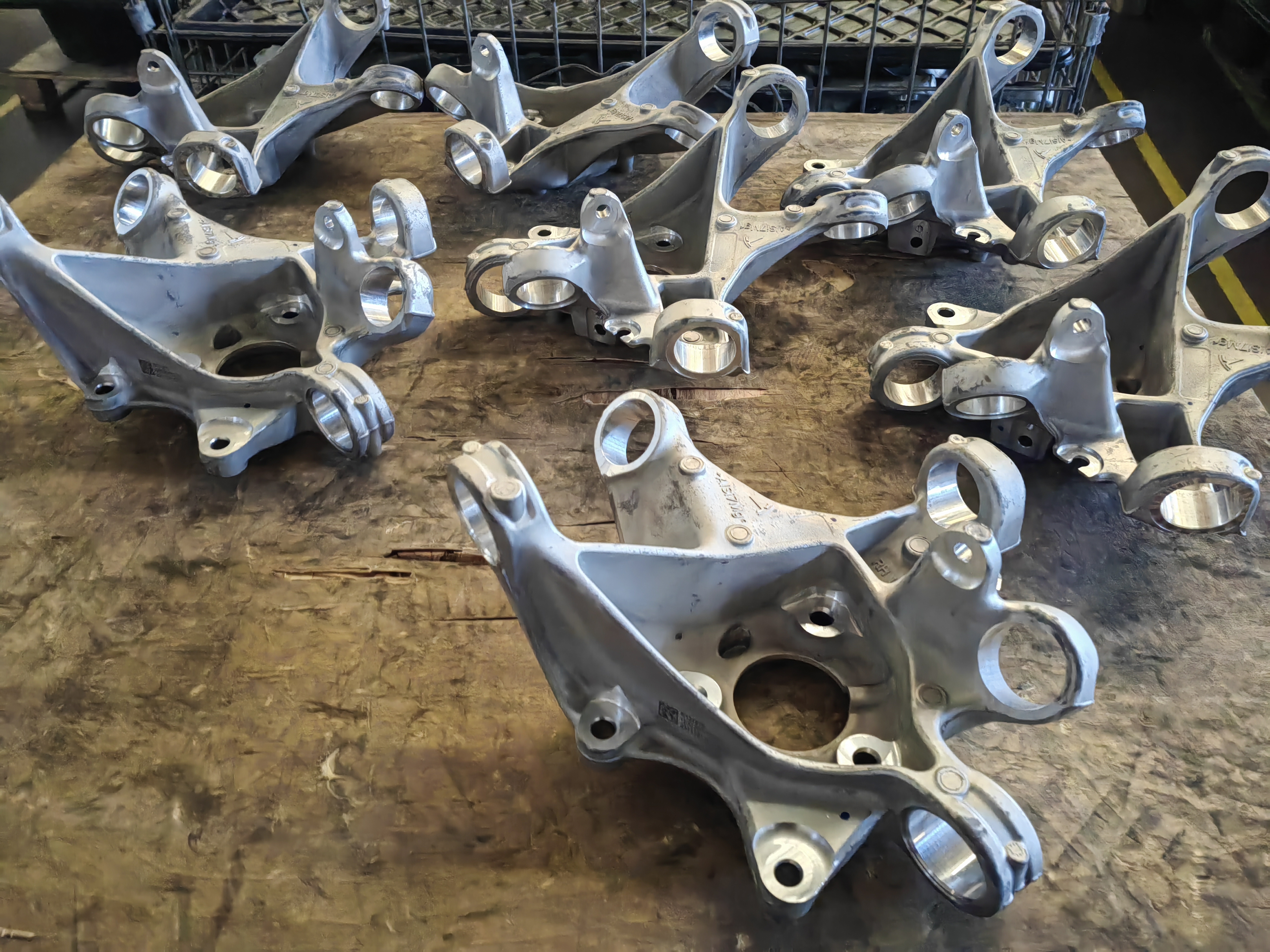

2024-11-01轉向節是包含輪轂或輪軸并且固定至懸掛部件的零件。它具有轉向節、軸、立柱或輪轂這幾種不同的名稱。車輪和輪胎總成固定至轉向節的輪轂或輪軸，在這里，車輪在旋轉的同時被轉向節/懸掛總成保持在一個穩定的運動面中。轉向節具有各種形狀和尺寸。它的不同設計能夠滿足各種應用和懸掛類型的需求。
在加工時，轉向節切削余量大，孔距跨度長，相關孔位同軸要求比較高，表面光潔度要求嚴，對設備的剛性及內孔排屑功能要求比較高。
詳細介紹
配套機床：立式加工中心
在加工轉向節中所使用的工序：粗銑、精銑、鉆孔、鉆削、攻絲。
加工工藝流程：OP10裝夾方式 以底面、圓柱銷、角向定位，壓工件上兩點。
OP20裝夾方式 以底面、圓柱銷、角向定位，壓工件上兩點。
采用艾科裝備解決方案可獲得：
·安全的加工過程
·提高機床利用率并減少換刀次數
·可實現出色的零件精度和更好的表面質量。
·提高刀具壽命、縮短停產時間并降低成本
主要材質：
| 中碳鋼 | 40Cr | 40Cr調質以后的硬度大概在32-36HRC之間即301-340HB之間，調質處理后具有良好的綜合力學性能，良好的低溫沖擊韌性和低的缺口敏感性。鋼的淬透性良好，切削性能較好 | 抗拉強度980-2070MPa，屈服強度785-1080MPa，延伸率12-45%，硬度301-340HB | 用于制造承受中等負荷及中等速度工作的機械零件，如汽車的轉向節、后半軸以及機床上的齒輪、軸、蝸桿、花鍵軸、尖套等 |
| 鋁合金 | A356-T6 | 鑄造鋁合金A356是典型的鋁硅合金，它具有好的流動性、氣密性、耐磨性和抗腐蝕性，無熱裂傾向，易焊接，熱處理后機械性能極高，它是*常見的鑄造鋁合金之一 | 抗拉強度234MPa，屈服強度165MPa，延伸率3.5%，硬度70-105 | 常用于高檔汽車轉向節制造 |
| 合金結構鋼，取代40Cr | 40MnB | 具有較高的強度、硬度、耐磨性及良好的韌性，是一種取代40Cr鋼較成功的新鋼種。中碳調制鋼，冷鐓模具鋼。該鋼價格適中，加工容易，經適當?shù)臒崽幚硪院罂色@得一定的韌性、塑性和耐磨性。正火可促進組織球化，改進硬度小于160HBS毛坯的切削性能。在溫度550~570℃進行回火，該鋼具有*佳的綜合力學性能。該鋼的淬透性高于45鋼，適合于高頻淬火，火焰淬火等表面硬化處理等。 | 抗拉強度980MPa，屈服強度785MPa，延伸率10%，硬度207HB | 用作汽車上的轉向臂、轉向節、轉向軸、半軸、蝸桿、花鍵軸、剎車調整臂等，也可代替40Cr鋼制造較大截面的零件。這種鋼經調質后用于制造承受中等負荷及中等速度工作的機械零件，如汽車的轉向節、后半軸以及機床上的齒輪、軸、蝸桿、花鍵軸、尖套等；經淬火及中溫回火后用于制造承受高負荷、沖擊及中等速度工作的零件，如齒輪、主軸、油泵轉子、滑塊、套環等；經淬火及低溫回火后用于制造承受重負荷、低沖擊及具有耐磨性、截面上實體厚度在25mm以下的零件，如蝸桿、主軸、軸、套環等；經調質并高頻表面淬火后用于制造具有高的表面硬度及耐磨性而無很大沖擊的零件，如齒輪、套筒、軸、主軸、曲軸、心軸、銷子、連桿、 螺釘、螺帽、進氣閥等。 |
